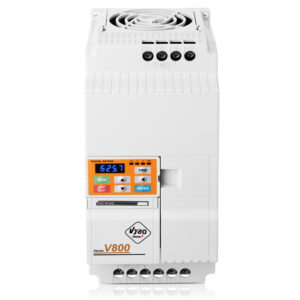

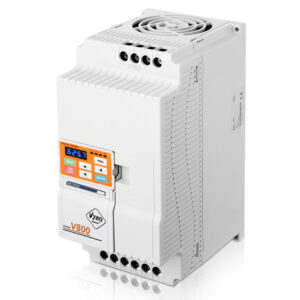

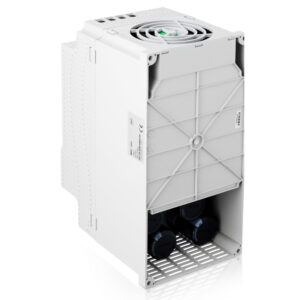

Przetwornica częstotliwości 11kW 400V V800 W magazynie

Przetwornica częstotliwości 11kW 400V V800-4T0110

Model	V800-4T0110
Moc	11 kW
Nominalny prąd wyjściowy	25 A
Napięcie wejściowe 50/60 Hz	3 fazy 400V
Napięcie wyjściowe 50/60Hz	3 fazy 400V
Przekrój kabla zasilającego	4 mm²
Zespół hamulca	Tak
Filtr EMC	Tak (C2)

2.185,00 zł plus VAT (2.687,55 zł z VAT)

W magazynie

Jeśli masz jakiekolwiek pytania, nie wahaj się z nami skontaktować:

sprzedaz@vyboelectric.pl

100% bezpieczna płatność

Duży magazyn i produkcja w jednym miejscu

Arkusze danych

4T0110PDF

Rysunki wymiarowe

4T0110PDF

Manuał

V800PDF

Katalog Prezentacyjny

V800PDF

Wizualizacja 3D

VYBO Electric

Zintegrowany panel zewnętrzny

Specjalnie zoptymalizowany rozmiar

Sterowanie wektorem

Idealny projekt

Kompaktowa rama

Bardzo duża zdolność przeciążeniowa

Przetwornica częstotliwości 11kW 400V V800-4T0110 jest dostępna w magazynie. Przedstawiamy V800-4T0110 Przetwórnicy częstotliwości (VFD) firmy VYBO Electric, zaprojektowanej w celu zapewnienia wyjątkowej kontroli i wydajności w szerokim zakresie zastosowań przemysłowych. Jesteśmy dumni, że możemy zaoferować ten wysokiej jakości napęd VFD wraz z szybką dostawą do miast w całej Polsce.

Przetwornica częstotliwości 11kW 400V V800 w magazynie

Przetwornica częstotliwości serii V800 o mocy 11kW posiada zaawansowaną technologię sterowania wektorowego, która zapewnia precyzyjne i profesjonalne sterowanie napędem. Produkowane zgodnie z najwyższymi standardami, te napędy VFD są wyposażone w solidne oprogramowanie i różnorodne funkcje, które zapewniają ich płynne działanie nawet w najbardziej wymagających warunkach przemysłu ciężkiego. Dzięki konstrukcji typu plug-and-play V800-4T0110 jest w pełni zaprogramowany i gotowy do użycia natychmiast po podłączeniu do sieci.

Sprzedaż przetwornic częstotliwości 11kW V800 400V

Niezależnie od tego, czy chodzi o sterowanie przenośnikami taśmowymi w Łodzi, zasilanie linii montażowych w Krakowie, czy optymalizację procesów przemysłowych w Poznaniu, przetwornica częstotliwości o mocy 11kW V800 potwierdza swoją wszechstronność i niezawodność. Jego wyjątkowa zdolność do przeciążania sprawia, że nadaje się do najbardziej wymagających zastosowań, zapewniając niezawodny i wydajny Moc nawet przy dużych obciążeniach. Jedną z głównych zalet stosowania przetwornicy częstotliwości, takiej jak V800-4T0110, jest jej zdolność do kontrolowania prędkości silników elektrycznych, co skutkuje znacznymi oszczędnościami energii i optymalizacją procesu. Zmniejszenie prędkości obrotowej silnika skutecznie zmniejsza zużycie mechaniczne i wydłuża żywotność sprzętu. Poznaj korzyści płynące z efektywności energetycznej i dłuższej żywotności maszyn, wybierając wektorowe przetwornice częstotliwości serii V800.

Przetwórnica częstotliwości 11kW V800 posiada wiele przydatnych funkcji

Dzięki takim funkcjom, jak sterowanie wektorowe SFVC w otwartej pętli, szeroki zakres częstotliwości wyjściowej od 0,01 do 3200 Hz i zintegrowany zespół hamulca, napęd V800 VFD o mocy 11kW oferuje niezrównaną elastyczność i funkcjonalność. Wbudowany filtr EMC zapewnia niezawodne Moc i zgodność z normami kompatybilności elektromagnetycznej. Ponadto jest wyposażony w standardowe funkcje, takie jak automatyczna regulacja napięcia (AVR), programowalny sterownik logiczny (PLC), funkcja JOG, timery i wszechstronne funkcje zabezpieczające.

Wysokiej jakości przetwórnica częstotliwości 11kW firmy VYBO Electric

Dla dodatkowej wygody Przetwórnica częstotliwości 11kW V800 posiada funkcję natychmiastowego zatrzymania EMS oraz możliwość podłączenia zabezpieczenia PTC lub styku termicznego do ochrony silnika. Zdejmowany panel umożliwia instalację zewnętrzną na odległość do 50 metrów za pomocą kabla, zapewniając elastyczność integracji systemu. Spraw, aby Twoje operacje były bardziej wydajne, niezawodne i opłacalne dzięki Przetwornicy częstotliwości V800 firmy VYBO Electric. Skorzystaj z naszej niezawodnej usługi dostawy do miast w całej Polsce i poznaj najwyższą moc naszych VFD. Skontaktuj się z nami już dziś i rozwijaj swój biznes.

Zamów już dziś nową przetwornicę częstotliwości 11kW

Oprócz wyjątkowej mocy i zaawansowanych funkcji, VFD V800-4T0110 charakteryzuje się wiedzą produkcyjną VYBO Electric. Nasze zaangażowanie w jakość gwarantuje, że otrzymasz trwały i niezawodny produkt, który spełni Twoje specyficzne wymagania przemysłowe. Dzięki naszej sprawnej usłudze dostaw staramy się zapewnić terminowy dostęp do VFD 11kW V800, aby firmy w Warszawie, Wrocławiu, Łodzi i innych polskich miastach mogły usprawnić swoją działalność i osiągnąć maksymalną produktywność. Poznaj serię Moc V800 i zrewolucjonizuj swoje procesy przemysłowe już dziś.

Szczegółowa specyfikacja

Typ modelu falownika V800	Nominalna moc wyjściowa (kW)	Nominalny prąd wejściowy (A)	Nominalny prąd wyjściowy (A)	Zalecana moc silnika (kW)
V800-4T0110	11	26	25	11

Napięcie wejściowe (V) 50/60 Hz	Moc silnika (kW)	Zalecany przekrój kabla (mm²)	Zalecany wyłącznik automatyczny (A)
3 fazy 3×400 V	11	4	32

Tabela odpowiednich rezystorów hamujących

Typ przetwornicy częstotliwości	Rezystor hamowania		Zespół hamulca	Zalecana moc silnika (kW)
	Moc oporu (kW)	Wartość rezystancji (Ω) (≥)
V800-4T0110	0,5	65	Zintegrowany	11

Ogólne parametry techniczne dla wszystkich typów V800

Artykuł		VECTOR V800
	Tryb sterowania	Sterowanie skalarne V/F Wektor bezczynności SFVC
	Maksymalna częstotliwość	Sterowanie wektorowe SFVC: 0–320 Hz Sterowanie skalarne V/F: 0–3200 Hz
	Częstotliwość nośna	1-16 kHz Częstotliwość nośna jest ustawiana automatycznie na podstawie charakterystyki obciążenia.
	Rozdzielczość częstotliwości wejściowej	Ustawienie cyfrowe 0,01 Hz Ustawienie analogowe: częstotliwość maksymalna x 0,025%
	Początkowy moment obrotowy	Typ G: 0,5 Hz/150% (SVFC) Typ P: 0,5 Hz/100%
	Obszar Prędkości	1:100 (SFVC)
	Prędkość stabilności	± 0,5% (SFVC)
	Precyzyjna kontrola momentu obrotowego	± 5% (SFVC)
	Rozmiar przeciążenia	Typ G: 60 s dla 150% prądu znamionowego, 3 s dla 180% prądu znamionowego Typ P: 60 s dla 120% prądu znamionowego, 3 s dla 150% prądu znamionowego.
	Wzrost momentu obrotowego	Naprawiono wzmocnienie momentu obrotowego Wzrost liczby użytkowników z 0,1% do 30,0%
	Filtruj EMC	Zintegrowany z oznaczeniem „C1” klasy C1. Brak oznaczenia klasy C2.
	Krzywa V/F	Proste linie krzywej V/F Wielopunktowa krzywa V/F Krzywa U/F napięcia N (wielokrotność napięcia 1,2, napięcia 1,4, napięcia 1,6, napięcia 1,8, zmodyfikowana)
	Separacja V/F	Dwa typy: całkowita separacja; połowa separacji
	Tryby rampy	Krzywa liniowa Rampa w kształcie litery S Cztery grupy czasów przyspieszania/hamowania w zakresie 0,0-6500,0 s
	Hamowanie prądem stałym	Częstotliwość hamowania: 0,3 Hz do częstotliwości maksymalnej Czas hamowania: 0,0-100,0 s Wartość prądu podczas hamowania: 0,0%-100,0%
	Sterowanie w trybie JOG (operacja krokowa)	Zakres częstotliwości JOG: 0,00-50,00 Hz Czas przyspieszania/hamowania JOG: 0,0–6500,0 s
	Wdrażaj. więcej wstępnie ustawionych prędkości	Do 16 prędkości realizowanych za pomocą prostej funkcji PLC lub kombinacji stanów końcowych X.
	Wbudowany regulator PID	Umożliwia system kontroli sterowany procesem.
	Automatyczna regulacja napięcia AVR	Może automatycznie utrzymywać stałe napięcie wyjściowe, gdy zmienia się napięcie zasilania.
	Regulator przepięcia i przetężenia	Prąd i napięcie są automatycznie ograniczane podczas pracy, aby zapobiec częstym wyłączeniom z powodu przepięcia i nadmiernego prądu.
	Ograniczenie momentu obrotowego i sterowanie	Może automatycznie ograniczyć moment obrotowy i zapobiec częstym zmianom przetężenia podczas pracy.
	Funkcja bezpieczeństwa EMS STOP	System „ZATRZYMANIE AWARYJNE”: W sytuacjach awaryjnych zatrzymuje falownik natychmiast po uruchomieniu EMS STOP.
	Szybkie ograniczenie prądu	Zapobiega typowym awariom związanym z przetężeniem prądu w silnikach prądu przemiennego
	Wysoka moc	Sterowanie silnikiem prądu przemiennego odbywa się za pomocą technologii sterowania wektorowego prądu o dużej mocy.
	Zarządzanie czasem	Zakres czasu: 0,0–6500,0 minut
	Protokół komunikacyjny	RS485 MODBUS RTU
	Wykonaj kanał poleceń	W zależności od panelu, zacisków sterujących i portu komunikacji szeregowej można przełączać na wiele sposobów
	Źródło częstotliwości	10 rodzajów częstotliwości, określonych przez cyfrowe napięcie analogowe, prąd analogowy, impuls, port szeregowy, można przełączać na wiele sposobów
	Pomocnicze źródło częstotliwości	10 rodzajów częstotliwości, można łatwo wykonać mikroregulację, syntezator częstotliwości
Wejście i wyjście	Złącza wejściowe	6 wejść cyfrowych, 2 wejścia analogowe, z których jedno obsługuje wejście 0-10 V, a drugie obsługuje wejście 0-10 V lub 4-20 mA.
Wejście i wyjście	Złącza wyjściowe	1 wyjście cyfrowe 1 wyjście przekaźnikowe, 1 zacisk wyjścia analogowego z wyjściem 0-20mA / 0-10 V
	Wyświetlacz LED	Pokaż parametry
	Blokada klawiszy i wybór funkcji	Może częściowo lub całkowicie blokować przyciski i definiować funkcjonalność niektórych przycisków, aby zapobiec awariom.
	Tryb ochrony	Wykrywanie zwarć silnika po włączeniu zasilania, ochrona przed utratą fazy, ochrona nadprądowa, ochrona nadnapięciowa, ochrona podnapięciowa, ochrona przed nadmierną temperaturą i ochrona przed przeciążeniem.
	EMC (kompatybilność)	IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5
	Standardy	EN/IEC 61800-3: 2017; C1, który jest odpowiedni dla pierwszego środowiska; EN/IEC 61800-3: 2017; C2, który jest odpowiedni dla pierwszego środowiska;
	Instalacja ekologiczna	Unikaj wystawiania urządzenia w pomieszczeniach na bezpośrednie działanie promieni słonecznych, soli, kurzu, żrących lub łatwopalnych gazów, dymu i pary. Odporność na zanieczyszczenia chemiczne, klasa 3C3 EN/IEC 60721-3-3. Odporność na zanieczyszczenia pyłowe 3S3EN/IEC 60721-3-3.
	Alternatywne Wysokość.	Poniżej 1000 metrów nad poziomem morza. (zmniejsz poziom obciążenia, jeśli urządzenie jest używane na wysokości powyżej 1000 metrów nad poziomem morza)
	Temperatura otoczenia	-10°C ~ 40°C (zmniejsz poziom Mocs, gdy temperatura otoczenia wynosi od 40°C do 50°C)
	Wilgotność	wilgotność względna poniżej 95%, bez kondensacji IEC 60068-2-3
	Wibracje	mniej niż 5,9 m/s2 (0,6 g) IEC 60068-2-6
	Temperatura przechowywania	-20°C bis +60°C

Parametry pracy falownika serii V800

1PH / 3PH AC 230V ±15%
Typ falownika V800	Moc znamionowa. Moc (kW)	Maksymalny prąd wejściowy (A)	Znamionowy prąd wyjściowy (A)	Zalecana moc silnika (kW)
V800-2S0004	0,4	5.4	2.4	0,4
V800-2S0007	0,75	7.2	4.5	0,75
V800-2S0015	1,5	10	7	1,5
V800-2S0022	2,2	16	10	2,2
V800-2S0030	3	23	16	3
3PH / 3PH AC 400 V ±15 %
V800-4T0007	0,75	3.8	2,5	0,75
V800-4T0015	1,5	5	3.7	1,5
V800-4T0022	2,2	5.8	5	2,2
V800-4T0030	3	8	7,5	3
V800-4T0040	4	10	9	4
V800-4T0055	5.5	15	13	5.5
V800-4T0075	7,5	19	17,5	7,5
V800-4T0110	11	26	25	11
V800-4T0150	15	35	32	15
V800-4T0220	22	46	45	22
V800-4T0300	30	62	60	30
V800-4T0370	37	76	75	37
V800-4T0450	45	92	90	45
V800-4T0550	55	112	110	55
V800-4T0750	75	155	150	55
V800-4T0900	90	180	176	90
V800-4T1100	110	215	210	110
V800-4T1320	132	260	253	132
V800-4T1600	160	310	300	160
V800-4T1850	185	350	340	185
V800-4T2000	200	390	380	200

	Napięcie wejściowe (V) 50/60 Hz	Moc silnika (kW)	Zalecany przekrój kabla (mm²)	Zalecany wyłącznik (A)	Zalecany stycznik wejściowy (A)
V800-2S0004	1 faza 1×230 V	0,4	1,5	10	10
V800-2S0007		0,75	1,5	16	16
V800-2S0015		1,5	2,5	25	25
V800-2S0022		2,2	4	32	32
V800-2S0030		3	4	40	40
V800-4T0004	3 fazy 3×400 V	0,4	1,5	6	6
V800 -4T0007		0,75	1,5	6	6
V800-4T0015		1,5	1,5	6	6
V800-4T0022		2,2	1,5	10	10
V800-4T0030		3	2,5	16	16
V800-4T0040		4	2,5	16	16
V800-4T0055		5.5	2,5	20	20
V800-4T0075		7,5	4	32	32
V800-4T0110		11	4	32	32
V800-4T0150		15	6	40	40
V800-4T0185		18,5	10	50	50
V800-4T0220		22	10	50	50
V800-4T0300		30	16	63	63
V800-4T0370		37	25	100	100
V800-4T0450		45	25	100	100
V800-4T0550		55	35	125	125
V800-4T0750		75	50	160	160
V800-4T0900		90	70	225	225
V800-4T1100		110	95	250	250
V800-4T1320		132	120	315	315
V800-4T1600		160	120	350	350
V800-4T1850		185	150	400	400
V800-4T2000		200	185	500	500

Tabela odpowiednich rezystorów hamujących V800

Typ przetwornicy częstotliwości	Opór hamowania		Układ hamulcowy	Zalecana moc silnika (kW)
Typ przetwornicy częstotliwości	Moc oporu (kW)	Wartość rezystancji (Ω) (≥)	Układ hamulcowy	Zalecana moc silnika (kW)
V800-2S0004	0,08	200	Zintegrowany	0,4
V800-2S0007	0,08	150	Zintegrowany	0,75
V800-2S0015	0,10	100	Zintegrowany	1,5
V800-2S0022	0,10	70	Zintegrowany	2.2
V800-2S0030	0,25	65	Zintegrowany	3
V800-4T0004	0,15	300	Zintegrowany	0,4
V800-4T0007	0,15	300	Zintegrowany	0,75
V800-4T0015	0,15	220	Zintegrowany	1,5
V800-4T0022	0,25	200	Zintegrowany	2.2
V800-4T0030	0,3	130	Zintegrowany	3
V800-4T0040	0,3	130	Zintegrowany	4
V800-4T0055	0,4	90	Zintegrowany	5.5
V800-4T0075	0,5	65	Zintegrowany	7.5
V800-4T0110	0,5	65	Zintegrowany	11
V800-4T0150	0,80	43	Zintegrowany	15
V800-4T0185	1	32	Zintegrowany	18,5
V800-4T0220	1.3	25	Zintegrowany	22
V800-4T0300	1,5	22	Zintegrowany	30
V800-4T0370	2,5	16	Zintegrowany	37
V800-4T0450	3.7	12.6	Zintegrowany	45
V800-4T0550	4.5	9.4	Zewnętrzny	55
V800-4T0750	5.5	9.4	Zewnętrzny	75
V800-4T0900	7,5	6.3	Zewnętrzny	90
V800-4T1100	4,5 x 2	9,4 x 2	Zewnętrzny	110
V800-4T1320	5,5 x 2	9,4 x 2	Zewnętrzny	132
V800-4T1600	6,5 x 2	6,3 x 2	Zewnętrzny	160
V800-4T1850	16	2,5	Zewnętrzny	185
V800-4T2000	6,5 x 3	6,3 x 3	Zewnętrzny	200

Moc znamionowa przy normalnym obciążeniu (normalna praca)	11 kW
Moc pod dużym obciążeniem	7,5 kW
Nominalny prąd wyjściowy	25 A
Napięcie zasilania	3 x 400 V
Napięcie wyjściowe	0 – 400 V
Częstotliwość wyjściowa	0–3200 Hz

Możliwość przeciążenia w trybie ND – Normal Duty	120% / 60 s
Moc pod dużym obciążeniem – Heavy Duty	150% / 60 s
Tryb sterowania Sterowanie skalarne V/F	✓
Tryb sterowania wektorowego SFVC w otwartej pętli	✓
Tryb sterowania wektorowego CLVC	X
Wejścia analogowe	2
Wejścia cyfrowe	6
Wyjścia analogowe	1
Wyjścia przekaźnikowe	1
Wyjścia typu otwarty kolektor	1
Zintegrowany tranzystor hamulca	✓
Filtruj EMC	✓
Wyjście +10 V	✓
Wyjście +24 V	X
Wejście dla PTC	✓
Bezpieczne wyłączenie momentu (STO)	X
Zatrzymanie awaryjne (EMS)	✓
Zintegrowany Ethernet	X
Zintegrowany MODBUS RTU	✓
PROFIBUS	X
Karta PG do kodera	X
PID	✓
Inteligentna funkcja PLC	✓
Połączenie panelu zewnętrznego (zwykle do 30 m)	✓
Klasa ochrony IP 20	✓
Klasa ochrony IP 65	X
Zmień kierunek obrotu za pomocą wejścia zewnętrznego	✓
Zmień kierunek obrotu w panelu sterowania	X
