Model | V810-4T0750 |
Moc | 75 kW |
Nominalny prąd wyjściowy | 150 A |
Napięcie wejściowe 50/60 Hz | 3 fazy 400V |
Napięcie wyjściowe 50/60Hz | 3 fazy 400V |
Przekrój kabla zasilającego | 50 mm² |
Zespół hamulca | Zewnętrzny |
Jeśli masz jakiekolwiek pytania, nie wahaj się z nami skontaktować:
100% bezpieczna płatność
Wizualizacja 3D
VYBO Electric

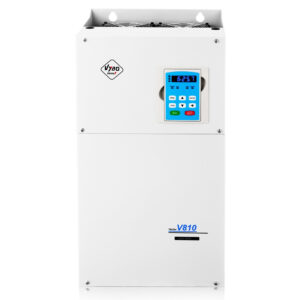

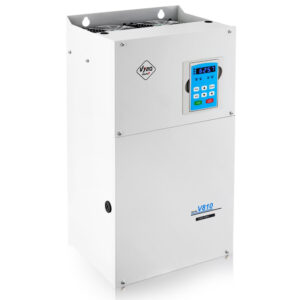

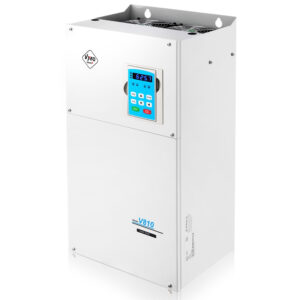

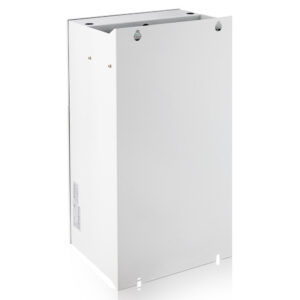

Przetwornica częstotliwości 75kW 400V V810-4T0750 jest dostępna w magazynie. Przetwornica częstotliwości serii V810 (75kW) została specjalnie zaprojektowana do najbardziej wymagających i złożonych zastosowań profesjonalnych. Te wektory częstotliwości Przetwornica są wszechstronne i wytrzymują duże obciążenia. Dzięki możliwości przeciążania do 180% przez 3 sekundy i 150% przez 60 sekund należą do najwyższej klasy produkowanych masowo przetwornic częstotliwości o mocy do 1000 kW. Ich konstrukcja została zaprojektowana tak, aby wytrzymać ogromne obciążenia, co czyni je idealnymi do zastosowań w trudnych warunkach.
Dzięki wszechstronnym konfiguracjom i licznym opcjom dodatkowym seria V810 oferuje szeroką gamę Mocy, dzięki czemu pojedyncza platforma spełnia różne wymagania. Ta elastyczność sprawia, że nadają się do stosowania we wszystkich gałęziach przemysłu, zarówno do prostych, jak i bardzo wymagających zastosowań.
Falowniki 75kW V810 400V należą do kategorii ciężkiej i są szczególnie odpowiednie do środowisk o wymagających warunkach i wyższej odporności na przeciążenia. Bardziej szczegółowe informacje na temat tych wyjątkowych urządzeń można znaleźć w karcie katalogowej lub innej dokumentacji. Na tej stronie udostępniamy obszerne instrukcje obsługi oraz katalog przetwornic częstotliwości (w formacie PDF). Jeśli masz jakiekolwiek pytania, nasza specjalna infolinia dla klientów i kontaktowy adres e-mail, a także nasi kompetentni pracownicy chętnie Ci pomogą.
Specyfikacje produktu
Model: seria V810
Moc: 75kW
Przeciążalność:
180% przez 3 sekundy
150% przez 60 sekund
Szereg zastosowań:
Produkcja tekstyliów
Przemysł energetyczny
Przemysł wydobywczy
branża motoryzacyjna i inne
Aby jeszcze bardziej poprawić jakość obsługi klienta, oferujemy kompleksowe materiały pomocnicze. Nasze instrukcje obsługi zawierają instrukcje krok po kroku dotyczące wydajnej instalacji i obsługi falowników serii V810. Ponadto nasz katalog przetwornic częstotliwości zawiera przegląd naszego szerokiego asortymentu produktów oraz ukazuje wszechstronność i możliwość dostosowania naszych przetwornic do różnych wymagań branżowych.
W VYBO Electric przywiązujemy dużą wagę do zadowolenia klienta. Rozumiemy, że wybór odpowiedniej przetwornicy częstotliwości do konkretnych potrzeb może być złożonym zadaniem. Dlatego też nasz zespół ekspertów jest dostępny, aby odpowiedzieć na Twoje pytania lub wątpliwości za pośrednictwem naszej infolinii dla klientów i kontaktu e-mailowego. Zależy nam na dostarczaniu rozwiązań dostosowanych do indywidualnych potrzeb Twojej branży.
Cenimy Twoje zaufanie do naszych produktów i jesteśmy zaangażowani w dostarczanie niezawodnych, wysokowydajnych produktów do zastosowań profesjonalnych. Pracuj z nami i przekonaj się o wyjątkowej mocy i wszechstronności częstotliwości Przetwórnicy serii V810 400V. Skontaktuj się z nami już dziś, aby dowiedzieć się więcej i omówić, w jaki sposób nasze rozwiązania mogą wzmocnić Twój biznes.
Oprócz naszej szerokiej oferty wysokiej jakości przetwornic częstotliwości 75kW, z przyjemnością oferujemy naszym klientom na terenie całej Polski wygodną i sprawną usługę dostawy. Wiemy, jak ważna jest terminowa i niezawodna wysyłka, zwłaszcza jeśli chodzi o urządzenia i komponenty przemysłowe. Kiedy złożysz u nas zamówienie, nasz dedykowany zespół logistyczny zadba o to, aby Twoje produkty zostały starannie zapakowane i przygotowane do bezpiecznego transportu. Współpracujemy z zaufanymi partnerami spedycyjnymi, którzy specjalizują się w transporcie delikatnego i ciężkiego sprzętu i gwarantujemy, że Twoje zamówienie dotrze w doskonałym stanie.
Jeśli masz jakiekolwiek pytania lub wątpliwości dotyczące dostawy zamówienia do Polski, nasz zespół obsługi klienta jest zawsze do Twojej dyspozycji. Niezależnie od tego, czy potrzebujesz informacji na temat kosztów wysyłki, szacunkowego czasu dostawy czy innych pytań, dołożymy wszelkich starań, aby zapewnić Ci szybką i pomocną odpowiedź.
W VYBO Electric nasze zaangażowanie w zadowolenie klienta wykracza poza jakość naszych produktów. Naszym celem jest kompleksowa i rzetelna obsługa od zamówienia po pomyślną dostawę Twojej Przetwórnicy częstotliwości na terenie Polski. Zaufaj nam, że zajmiemy się Twoimi potrzebami w zakresie konwerterów w sposób profesjonalny i skuteczny, dzięki czemu będziesz mógł skupić się na swojej podstawowej działalności biznesowej. Skontaktuj się z naszym zespołem obsługi klienta już dziś, aby omówić Twoje wymagania i dowiedzieć się, jak możemy pomóc Ci w uzyskaniu wysokowydajnej częstotliwości Przetwórnicy, której potrzebujesz do zastosowań przemysłowych w Polsce.
Model falownika typu V810 | Moc znamionowa. Moc (kW). | Nominalny prąd wejściowy (A) | Nominalny prąd wyjściowy (A) | Zalecana moc silnika (kW) |
V810-4T0750 | 75 | 140 | 150 | 75 |
Napięcie wejściowe (V) 50/60 Hz | Moc silnika (kW) | Zalecany przekrój kabla (mm²) | Zalecany wyłącznik automatyczny (A) | |
3 fazy 3×400 V | 75 | 50 | 160 |
Tabela odpowiednich rezystorów hamujących
Typ przetwornicy częstotliwości | Rezystor hamowania | Zespół hamulca | Moment obrotowy hamulca (10% ED) | Zalecana moc silnika (kW) | |
Moc oporu (W) | Wartość rezystancji (Ω) (≥) | ||||
V810-4T0750 | 5500 | 9,4 | Zewnętrzny | 125 | 75 |
Ogólne parametry techniczne dla wszystkich typów V810
Artykuł | VECTOR V810 | |
---|---|---|
Moc | Zasilanie | Zakres napięcia wejściowego: 1×230 V AC ± 15% 3 x 400 V AC ± 15% 3×690 V AC ± 15% Zakres częstotliwości zasilania: 47 do 63 Hz |
Funkcje standardowe | Tryb sterowania | Sterowanie skalarne V/F Wektor bezczynności SFVC Kontrola wektora CLVC |
Maksymalna częstotliwość | Sterowanie wektorowe SFVC, CLVC: 0–300 Hz Sterowanie skalarne V/F: 0–3200 Hz |
|
Częstotliwość nośna | 1-16 kHz Częstotliwość nośna jest ustawiana automatycznie na podstawie charakterystyki obciążenia. |
|
Rozdzielczość częstotliwości wejściowej | Ustawienie cyfrowe 0,01 Hz Ustawienie analogowe: częstotliwość maksymalna x 0,025% |
|
Początkowy moment obrotowy | Typ G: 0,5 Hz/150% (SVFC) Typ G: 0,5 Hz /180% (CLVC) Typ P: 0,5 Hz/100% (V/F). |
|
Obszar Prędkości | 1:100 (SFVC) 1:1000 (CLVC) |
|
Prędkość stabilności | ± 0,5% (SFVC) ± 0,02% (CLVC) |
|
Precyzyjna kontrola momentu obrotowego | ± 5% (CLVC) | |
Przeciążalność | Typ G: 60 s dla 150% prądu znamionowego, 3 s dla 180% prądu znamionowego Typ P: 60 s dla 120% prądu znamionowego, 3 s dla 150% prądu znamionowego. |
|
Wzrost momentu obrotowego | Automatyczne wzmocnienie lub niestandardowe wzmocnienie od 0,1% do 30,0% | |
Krzywa V/F | Liniowa krzywa V/F Wielopunktowa krzywa V/F Krzywa U/F napięcia N (wielokrotność napięcia 1,2, napięcia 1,4, napięcia 1,6, napięcia 1,8, zmodyfikowana) |
|
Separacja V/F | Dwa typy: całkowita separacja; połowa separacji | |
Tryby rampy | Rampa liniowa Rampa w kształcie litery S Cztery grupy czasów przyspieszania/hamowania w zakresie 0,0-6500,0 s |
|
Wejście i wyjście | Złącza wejściowe | 8 wejść cyfrowych, wejścia binarne ON/OFF, 1 zacisk X5 może obsługiwać wejścia impulsowe o dużej prędkości. Wszystkie porty mają możliwość wyboru wyjścia PNP lub NPN 2 wejścia analogowe, z czego jedno obsługuje FIV -10 V / +10 V; lub wejście 0-10 V, a drugi FIC obsługuje wejście 0-10 V lub 0-20 mA (4-20 mA). |
Złącza wyjściowe | 1 programowalne wyjście typu otwarty kolektor: zapewnia 1 port wyjściowy (wyjście typu otwarty kolektor lub wyjście impulsowe o dużej szybkości) 2 wyjścia przekaźnikowe, 2 wyjścia analogowe: FOV i FOC z możliwością wyboru wyjścia 0-20mA (4-20mA) lub 0-10V | |
PG | Karty PG | Inwerter jest wyposażony w złącze dla kart PG (dla enkoderów) lub kart PG do użytku z resolwerem itp. |
Funkcje standardowe | Hamowanie prądem stałym | Częstotliwość hamowania: 0,0 Hz do częstotliwości maksymalnej Czas hamowania: 0,0-36,0 s Wartość prądu podczas hamowania: 0,0%-100,0% |
Zespół hamulca | Modele do 18,5 kW posiadają w standardzie wbudowany zespół hamulca. | |
Sterowanie w trybie JOG (operacja krokowa) | Zakres częstotliwości JOG: 0,00-50,00 Hz Czas przyspieszania/hamowania JOG: 0,0–6500,0 s |
|
Wdrażaj. więcej wstępnie ustawionych prędkości | Do 16 prędkości realizowanych za pomocą prostej funkcji PLC lub kombinacji stanów końcowych X. | |
PTC/styk termiczny | Wejście dla silnika PTC lub zabezpieczenia termicznego. | |
Wbudowany regulator PID | Umożliwia kontrolowany proces system sterowania w pętli zamkniętej. | |
Automatyczna regulacja napięcia AVR | Może automatycznie utrzymywać stałe napięcie wyjściowe, gdy zmienia się napięcie zasilania. | |
Regulator przepięcia i przetężenia | Prąd i napięcie są automatycznie ograniczane podczas pracy, aby zapobiec częstym wyłączeniom z powodu przepięcia i nadmiernego prądu. | |
Ograniczenie momentu obrotowego i sterowania | Może automatycznie ograniczać moment obrotowy i zapobiegać częstym zmianom nadprądowym podczas pracy. | |
Funkcja bezpieczeństwa EMS STOP | System „zatrzymania awaryjnego”: w sytuacjach awaryjnych falownik zatrzymuje się natychmiast po aktywacji EMS STOP. | |
Szybkie ograniczenie prądu | zapobiega częstym awariom wynikającym z przetężenia silnika prądu przemiennego | |
Wysoka moc | Sterowanie silnikiem prądu przemiennego odbywa się za pomocą technologii sterowania wektorowego prądu o dużej mocy. | |
Zarządzanie czasem | Zakres czasu: 0,0–6500,0 minut | |
Komunikacja | MODBUS RTU, PROFIBUS-DP (od 5,5 kW) | |
Wykonaj kanał poleceń | W zależności od panelu lub terminala sterującego port komunikacji szeregowej można przełączać na wiele sposobów | |
Źródło częstotliwości | 10 rodzajów częstotliwości, określonych przez cyfrowe napięcie analogowe, prąd analogowy, impuls, port szeregowy, X8, PID, można przełączać na wiele sposobów | |
Pomocnicze źródło częstotliwości | 10 rodzajów częstotliwości, można łatwo wykonać mikroregulację, syntezator częstotliwości | |
Wyświetlacz LED | wyświetla parametry | |
Blokada klawiszy i wybór funkcji | Może częściowo lub całkowicie zablokować klawisze i ustawić funkcjonalność niektórych klawiszy, aby zapobiec nieprawidłowemu działaniu. | |
Tryb ochrony | Wykrywanie zwarć silnika po włączeniu zasilania, ochrona przed utratą fazy wyjściowej, ochrona nadprądowa, ochrona nadnapięciowa, ochrona podnapięciowa, ochrona przed przegrzaniem i ochrona przed przeciążeniem. | |
EMC (kompatybilność) | IEC 61000-4-6; IEC 61000-4-4; IEC 61000-4-11; IEC 61000-4-5 | |
Standardy | EN/IEC 61800-3: 2017; C1, który jest odpowiedni dla pierwszego środowiska; EN/IEC 61800-3: 2017; C2, który jest odpowiedni dla pierwszego środowiska; |
|
Instalacja ekologiczna | Instaluj w pomieszczeniu, unikaj bezpośredniego światła słonecznego, soli, kurzu, żrących lub łatwopalnych gazów, dymu i pary. Odporność na zanieczyszczenia chemiczne, klasa 3C3 EN/IEC 60721-3-3. Odporność na zanieczyszczenia pyłowe 3S3EN/IEC 60721-3-3. |
|
Alternatywne Wysokość. | Poniżej 1000 metrów nad poziomem morza. (Zmniejsz poziom Mocs, jeśli używasz go na wysokości powyżej 1000 metrów nad poziomem morza.) | |
Temperatura otoczenia | -10°C ~ 40°C (zmniejsz poziom Mocs, gdy temperatura otoczenia wynosi od 40°C do 50°C) | |
Wilgotność | wilgotność względna poniżej 95%, bez kondensacji IEC 60068-2-3 |
|
Wibracje | mniej niż 5,9 m/s2 (0,6 g) IEC 60068-2-6 | |
Temperatura przechowywania | -20°C ~60°C |
1PH / 3PH AC 230V ±15% | ||||
Typ falownika V810 | Moc znamionowa. Moc (kW) | Maksymalny prąd wejściowy (A) | Znamionowy prąd wyjściowy (A) | Zalecana moc silnika (kW) |
V810-2S0004 | 0,4 | 5.4 | 2.4 | 0,4 |
V810-2S0007 | 0,75 | 7.2 | 4,5 | 0,75 |
V810-2S0015 | 1,5 | 10 | 7 | 1,5 |
V810-2S0022 | 2.2 | 16 | 10 | 2.2 |
V810-2S0030 | 3 | 23 | 16 | 3 |
3PH / 3PH AC 400 V ±15 % | ||||
V810-4T0004 | 0,4 | 3,4 | 1,2 | 0,4 |
V810-4T0007 | 0,75 | 3,8 | 2,5 | 0,75 |
V810-4T0015 | 1,5 | 5 | 3.7 | 1,5 |
V810-4T0022 | 2.2 | 5.8 | 5 | 2.2 |
V810-4T0030 | 3 | 7,5 | 7,5 | 3 |
V810-4T0040 | 4 | 10 | 9 | 4 |
V810-4T0055 | 5,5 | 15 | 13 | 5,5 |
V810-4T0075 | 7,5 | 19 | 17,5 | 7,5 |
V810-4T0110 | 11 | 26 | 25 | 11 |
V810-4T0150 | 15 | 35 | 32 | 15 |
V810-4T0220 | 22 | 46 | 45 | 22 |
V810-4T0300 | 30 | 62 | 60 | 30 |
V810-4T0370 | 37 | 76 | 75 | 37 |
V810-4T0450 | 45 | 90 | 90 | 45 |
V810-4T0550 | 55 | 105 | 110 | 55 |
V810-4T0750 | 75 | 140 | 150 | 75 |
V810-4T0900 | 90 | 160 | 176 | 90 |
V810-4T1100 | 110 | 210 | 210 | 110 |
V810-4T1320 | 132 | 240 | 253 | 132 |
V810-4T1600 | 160 | 290 | 300 | 160 |
V810-4T1850 | 185 | 330 | 340 | 185 |
V810-4T2000 | 200 | 370 | 380 | 200 |
V810-4T2200 | 220 | 410 | 420 | 220 |
V810-4T2500 | 250 | 460 | 470 | 250 |
V810-4T2800 | 280 | 500 | 520 | 280 |
V810-4T3150 | 315 | 580 | 600 | 315 |
V810-4T3550 | 355 | 620 | 640 | 355 |
V810-4T4000 | 400 | 670 | 690 | 400 |
V810-4T4500 | 450 | 790 | 790 | 450 |
V810-4T5000 | 500 | 835 | 860 | 500 |
V810-4T5600 | 560 | 920 | 950 | 560 |
V810-4T6300 | 630 | 1050 | 1100 | 630 |
V810-4T7100 | 710 | 1126 | 1280 | 710 |
V810-4T8000 | 800 | 1460 | 1380 | 800 |
V810-4T9000 | 900 | 1640 | 1640 | 900 |
V810-4T10000 | 1000 | 1800 | 1720 | 1000 |
V810-4T11000 | 1100 | 1890 | 1920 | 1100 |
Napięcie wejściowe (V) 50/60 Hz | Moc silnika (kW) | Zalecany przekrój kabla (mm²) | Zalecany wyłącznik (A) | Zalecany stycznik wejściowy (A) | |
V810-2S0004 | 1 faza 1×230 V | 0,4 | 1,5 | 10 | 9 |
V810-2S0007 | 0,75 | 1,5 | 16 | 12 | |
V810-2S0015 | 1,5 | 2,5 | 25 | 18 | |
V810-2S0022 | 2.2 | 4 | 32 | 25 | |
V810-2S0030 | 3 | 6 | 40 | 32 | |
V810-4T0004 | 3 fazy 3×400 V | 0,4 | 1,5 | 6 | 9 |
V810 -4T0007 | 0,75 | 1,5 | 6 | 9 | |
V810-4T0015 | 1,5 | 1,5 | 10 | 9 | |
V810-4T0022 | 2.2 | 1,5 | 10 | 9 | |
V810-4T0030 | 3 | 2,5 | 16 | 12 | |
V810-4T0040 | 4 | 2,5 | 16 | 12 | |
V810-4T0055 | 5,5 | 2,5 | 20 | 18 | |
V810-4T0075 | 7,5 | 4 | 32 | 25 | |
V810-4T0110 | 11 | 4 | 32 | 25 | |
V810-4T0150 | 15 | 6 | 40 | 32 | |
V810-4T0185 | 18,5 | 10 | 50 | 38 | |
V810-4T0220 | 22 | 10 | 50 | 40 | |
V810-4T0300 | 30 | 16 | 63 | 50 | |
V810-4T0370 | 37 | 25 | 100 | 65 | |
V810-4T0450 | 45 | 25 | 100 | 80 | |
V810-4T0550 | 55 | 35 | 125 | 95 | |
V810-4T0750 | 75 | 50 | 160 | 115 | |
V810-4T0900 | 90 | 70 | 225 | 170 | |
V810-4T1100 | 110 | 95 | 250 | 205 | |
V810-4T1320 | 132 | 120 | 315 | 245 | |
V810-4T1600 | 160 | 120 | 350 | 300 | |
V810-4T1850 | 185 | 150 | 400 | 300 | |
V810-4T2000 | 200 | 185 | 500 | 410 | |
V810-4T2200 | 220 | 185 | 500 | 410 | |
V810-4T2500 | 250 | 240 | 630 | 475 | |
V810-4T2800 | 280 | 240 | 630 | 475 | |
V810-4T3150 | 315 | 240 | 800 | 620 | |
V810-4T3550 | 355 | 2×150 | 800 | 620 | |
V810-4T4000 | 400 | 2×185 | 1000 | 800 | |
V810-4T4500 | 450 | 2×240 | 1250 | 800 | |
V810-4T5000 | 500 | 2×240 | 1250 | 1000 |
Tabela odpowiednich rezystorów hamowania V810
Typ przetwornicy częstotliwości | Opór hamowania | Układ hamulcowy | Moment obrotowy hamulca (10% ED) | Zalecana moc silnika (kW) | |
Moc rezystancyjna (W) | Wartość rezystancji (Ω) (≥) | ||||
V810-2S0004 | 80 | 200 | Wbudowany | 125 | 0,4 |
V810-2S0007 | 80 | 150 | Wbudowany | 125 | 0,75 |
V810-2S0015 | 100 | 70 | Wbudowany | 125 | 1,5 |
V810-2S0022 | 100 | 70 | Wbudowany | 125 | 2.2 |
V810-2S0030 | 250 | 65 | Wbudowany | 125 | 3 |
V810-4T0004 | 150 | 300 | Wbudowany | 125 | 0,4 |
V810-4T0007 | 150 | 300 | Wbudowany | 125 | 0,75 |
V810-4T0015 | 150 | 220 | Wbudowany | 125 | 1,5 |
V810-4T0022 | 250 | 200 | Wbudowany | 125 | 2.2 |
V810-4T0030 | 250 | 150 | Wbudowany | 125 | 3,0 |
V810-4T0040 | 300 | 130 | Wbudowany | 125 | 4,0 |
V810-4T0055 | 300 | 130 | Wbudowany | 125 | 5,5 |
V810-4T0075 | 0,5 | 65 | Wbudowany | 125 | 7,5 |
V810-4T0110 | 0,5 | 65 | Wbudowany | 125 | 11 |
V810-4T0150 | 0,80 | 43 | Wbudowany | 125 | 15 |
V810-4T0185 | 1 | 32 | Wbudowany | 125 | 18,5 |
V810-4T0220 | 1.3 | 25 | Opcjonalnie (zintegrowany) | 125 | 22 |
V810-4T0300 | 1,5 | 22 | Opcjonalnie (zintegrowany) | 125 | 30 |
V810-4T0370 | 2,5 | 16 | Opcjonalnie (zintegrowany) | 125 | 37 |
V810-4T0450 | 3.7 | 12.6 | Opcjonalnie (zintegrowany) | 125 | 45 |
V810-4T0550 | 4,5 | 9.4 | Zewnętrzny | 125 | 55 |
V810-4T0750 | 5,5 | 9.4 | Zewnętrzny | 125 | 75 |
V810-4T0900 | 7,5 | 6.3 | Zewnętrzny | 125 | 90 |
V810-4T1100 | 4,5 x 2 | 9,4 x 2 | Zewnętrzny | 125 | 110 |
V810-4T1320 | 5,5 x 2 | 9,4 x 2 | Zewnętrzny | 125 | 132 |
V810-4T1600 | 6,5 x 2 | 6,3 x 2 | Zewnętrzny | 125 | 160 |
V810-4T1850 | 16 | 2,5 | Zewnętrzny | 125 | 185 |
V810-4T2000 | 6,5 x 3 | 6,3 x 3 | Zewnętrzny | 125 | 200 |
V810-4T2500 | 22000 | 2,5 | Zewnętrzny | 125 | 250 |
V810-4T3150 | 16000*2 | 2,5 x 2 | Zewnętrzny | 125 | 315 |
V810-4T3550 | 17000*2 | 2,5 x 2 | Zewnętrzny | 125 | 355 |
V810-4T4000 | 14000*3 | 2,5 x 3 | Zewnętrzny | 125 | 400 |
V810-4T4500 | 15000*3 | 2,5 x 3 | Zewnętrzny | 125 | 450 |
V810-4T5000 | 17000*3 | 2,5 x 3 | Zewnętrzny | 125 | 500 |
V810-4T5600 | 20000*3 | 2,5 x 3 | Zewnętrzny | 125 | 560 |
V810-4T6300 | 22000*3 | 2,5 x 3 | Zewnętrzny | 125 | 630 |
V810-4T7100 | 20000*4 | 2,5 x 4 | Zewnętrzny | 125 | 710 |
V810-4T8000 | 20000*4 | 2,5 x 4 | Zewnętrzny | 125 | 800 |
V810-4T9000 | 22000*4 | 2,5 x 4 | Zewnętrzny | 125 | 900 |
V810-4T10000 | 20000*5 | 2,5 x 5 | Zewnętrzny | 125 | 1000 |
V810-4T11000 | – | – | Zewnętrzny | – | 1100 |
Moc znamionowa | 75 kW |
Nominalny prąd wyjściowy | 150 A |
Napięcie zasilania | 3 x 400 V |
Napięcie wyjściowe | 0 – 400 V |
Częstotliwość wyjściowa | 0 – 3200 Hz |
Możliwość przeciążenia w trybie ND – normalne obciążenie | 120 % / 60 s |
Przeciążenie w trybie HD – Heavy Duty (Heavy Duty) | 150 % / 60 s |
Tryb sterowania Sterowanie skalarne V/F | ✓ |
Tryb sterowania wektorowego SFVC w otwartej pętli | ✓ |
Tryb sterowania wektorowego w pętli zamkniętej CLVC | ✓ |
Wejścia analogowe | 2 |
Wejścia cyfrowe | 8 |
Wyjścia analogowe | 2 |
Wyjścia przekaźnikowe | 2 |
Wyjścia typu otwarty kolektor | 1 |
Zintegrowany tranzystor hamulca | X |
Filtruj EMC | ✓ |
Wyjście +10 V | ✓ |
Wyjście +24 V | ✓ |
Wejście dla PTC | ✓ |
Bezpieczne wyłączenie momentu (STO) | X |
Zatrzymanie awaryjne (EMS) | ✓ |
Zintegrowany Ethernet | X |
Zintegrowany MODBUS RTU | ✓ |
PROFIBUS | ✓ |
Karta PG do kodera | ✓ |
PID | ✓ |
Inteligentna funkcja PLC | ✓ |
Połączenie panelu zewnętrznego (zwykle do 30 m) | ✓ |
Klasa ochrony IP 20 | ✓ |
Klasa ochrony IP 65 | X |
Zmień kierunek obrotu za pomocą wejścia zewnętrznego | ✓ |
Zmień kierunek obrotu w panelu sterowania | ✓ |
